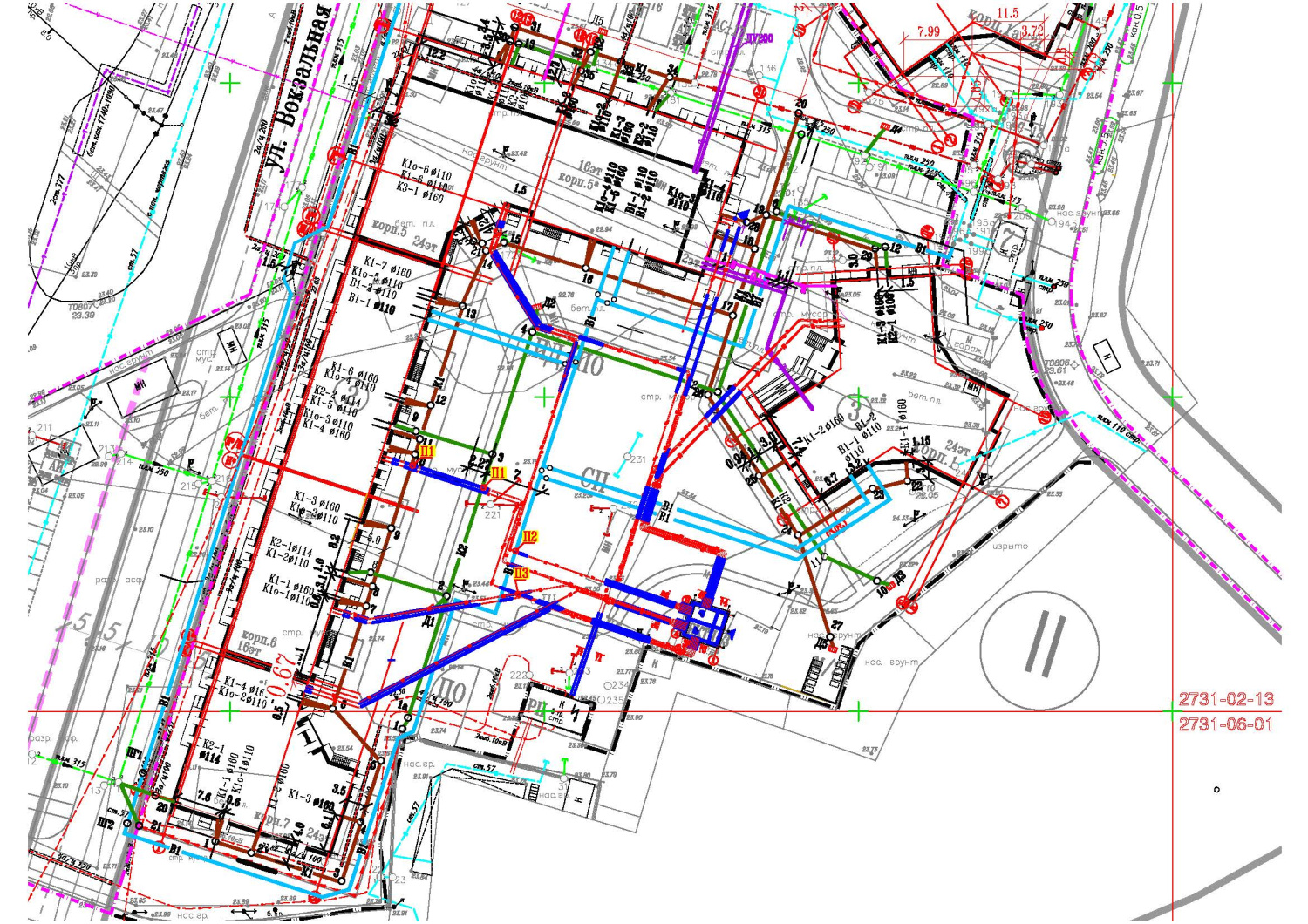

Проектирование кабельных линий: этапы, требования и особенности
Кабельные линии являются неотъемлемой частью современных электрических сетей. В отличие от воздушных линий, они прокладываются в земле, кабельных каналах или тоннелях, что делает их более защищёнными от внешних воздействий. Однако проектирование таких линий требует точных расчетов и учета множества факторов.
Основные этапы проектирования
Проектирование кабельных линий начинается с анализа исходных данных и условий эксплуатации. Важным этапом является выбор трассы и определение технических параметров будущей линии.
Ключевые этапы:
- разработка технического задания
- инженерные изыскания и обследование территории
- выбор трассы прокладки кабеля
- расчет электрических нагрузок
- подбор типа кабеля и сечения
- разработка проектной и рабочей документации
Каждый этап напрямую влияет на надежность и эффективность эксплуатации линии.
Особенности проектирования кабельных линий
При разработке проекта необходимо учитывать:
- тип прокладки (в земле, в лотках, в трубах, в тоннелях)
- характеристики грунта и уровень грунтовых вод
- температурный режим эксплуатации
- электромагнитные нагрузки
- наличие пересечений с другими коммуникациями
Также важно соблюдать нормативные расстояния и требования безопасности.
Выбор кабеля и оборудования
При проектировании кабельных линий подбираются:
- силовые кабели (медные или алюминиевые)
- изоляция (ПВХ, сшитый полиэтилен — XLPE)
- муфты и соединительные элементы
- кабельные лотки, трубы, каналы
Выбор зависит от напряжения (0,4 кВ, 6–10 кВ, 35 кВ и выше), условий эксплуатации и требований заказчика.
Преимущества кабельных линий
- защита от погодных условий
- высокая надежность
- отсутствие визуального воздействия на окружающую среду
- снижение риска повреждений
Кабельные линии особенно актуальны в городах и на промышленных объектах.
Сложности и ограничения
- более высокая стоимость по сравнению с ВЛ
- сложность ремонта и диагностики
- необходимость точного соблюдения технологии монтажа
- требования к охлаждению кабеля
Ошибки на этапе проектирования могут привести к перегреву кабеля и авариям.
Где применяются кабельные линии
Кабельные линии используются:
- в городских электросетях
- на промышленных предприятиях
- в жилых комплексах
- на объектах инфраструктуры
Они являются оптимальным решением там, где невозможно или нецелесообразно использовать воздушные линии.
