Проект ВЛ 35 кВ

Назначение и сферы применения

Воздушные линии 35 кВ связывают подстанции 110 кВ с городскими либо сельскими распределительными узлами, питают промышленные предприятия, карьеры, сельхозугодья и крупные жилые массивы. Проект служит основанием для получения разрешения на строительство, расчёта смет и согласования охранных зон.

Исходные материалы и инженерные изыскания

Перед началом проектирования собираются топографические планы в масштабе 1:500 – 1:2000, данные геологических скважин, гидрогеология, ветровые и гололёдные нагрузки района. Инженерные изыскания для ВЛ включают коррозионный анализ грунтов, измерение электропроводности, сейсмическую оценку и экологическое обследование охраняемых территорий.

Трассировка линии и разделение участков

Трасса прокладывается в цифровой модели местности: учитываются уклоны, водные преграды, существующие дороги, здания и коммуникации. Участки делятся на равнинные, пересечённые местности и переходы через препятствия. Для каждой категории назначаются типы опор, длина пролётов и минимальные габариты до земли, дорог и построек.

Расчёт проводов воздушной линии

Провод маркируется по сечению и материалу (АС, АСО, АС-70/11, АС-95/16 и др.). Механический расчёт определяет натяжения при -40 °C и +40 °C, прогибы при ветровой нагрузке, а также токовую плотность для длительного режима. Выбор окончательно фиксируется по допустимому нагреву, токам к. з. и уровню радиопомех.

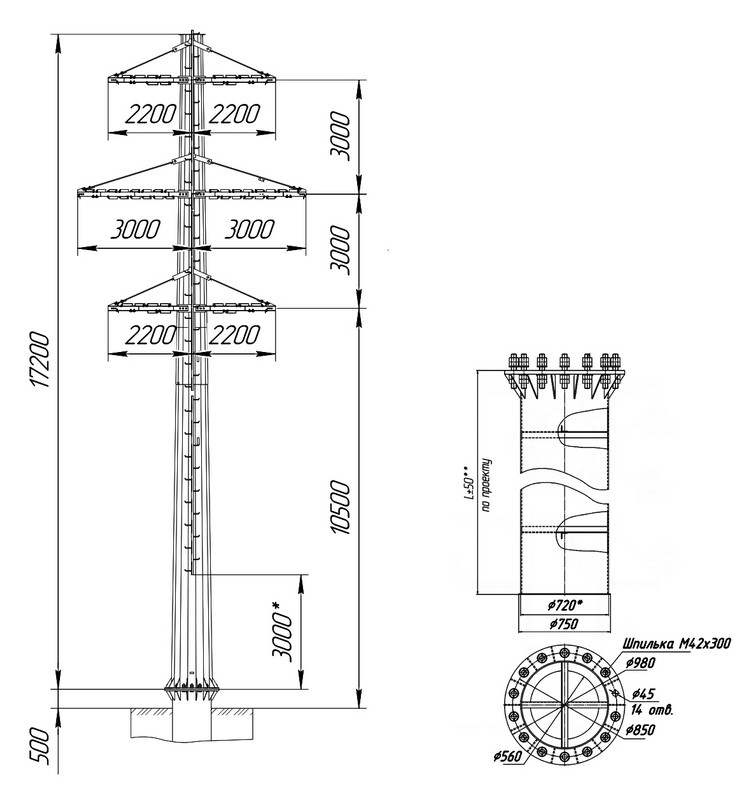

Проектирование опор воздушных линий

Опоры классифицируются на промежуточные, угловые, анкерные и терминальные. Каждая конструкция рассчитывается на продольные, поперечные и вертикальные усилия. Фундаменты выбираются свайные, буронабивные либо монолитные с учётом несущей способности грунта и глубины промерзания. В проект входят чертежи металлоконструкций, марка стали, антикоррозионная защита и планы монтажа.

Электрические расчёты и системы защиты

Проект включает расчёт продольного сопротивления, реактивных потерь и токов однофазного короткого замыкания. Грозозащитный трос подбирается по углу защиты и заданной надёжности. Заземляющие спуски рассчитываются по шаговому и прикосновенному напряжению; длины контуров указываются для каждого типа опоры.

Комплект рабочей документации

Итоговый пакет содержит пояснительную записку, продольный профиль трассы, планы и ведомости опор, спецификации проводов, грозотросов, заземления и зажимов, кабельный журнал, карты земляных работ, оценку воздействия на окружающую среду и сметные расчёты в актуальных базах цен.
