Типовой проект трансформаторной подстанции — это заранее проработанная техническая документация, включающая проверенные инженерные решения и конструкции, которые можно быстро адаптировать под конкретный объект. Такие проекты позволяют сократить сроки согласований, упростить процесс строительства и обеспечить соответствие нормативам.
Типовые трансформаторные подстанции бывают следующих видов:
-
КТП (комплектные трансформаторные подстанции);
-

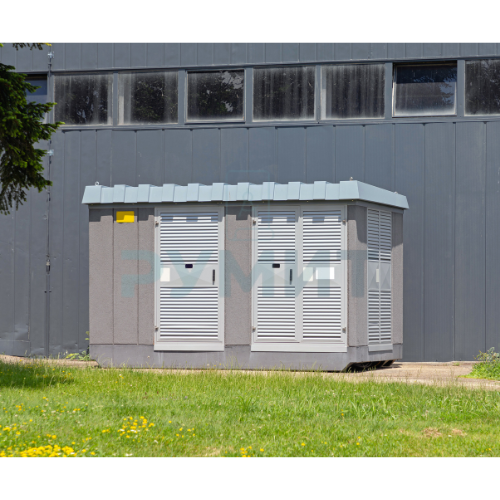

БКТП (блочно-комплектные ТП в бетонных или металлических корпусах);
-
ТП наружной установки (на фундаментах или стойках);
-
ТП встраиваемые (в здания или техблоки);
-
БКТП-модули с двумя трансформаторами (для повышения надежности).
Проект подстанции обычно включает:
-
однолинейную схему подключения и распределения;
-
размещение трансформаторов, РУ-6/10 кВ, РУ-0,4 кВ;
-
подбор оборудования: трансформаторы, КСО, ВРУ, РУНН, ячейки КРУ;
-
расчет токов КЗ, уставок автоматов, сечений кабелей;
-
проект системы заземления, молниезащиты и вентиляции;
-
схемы учета электроэнергии (включая АСКУЭ при необходимости);
-
архитектурно-строительное решение здания или контейнера;
-
компоновку, габаритные чертежи и планы прокладки кабелей;
-
пояснительную записку, расчетные таблицы, спецификации.
Преимущества типового проекта:
-
сокращение сроков разработки;
-
предсказуемость технических решений;
-
соответствие требованиям сетевых организаций (KEGOC, РЭС, Энергонадзор и др.);
-
возможность тиражирования решений при строительстве нескольких ТП;
-
удобство в эксплуатации и монтаже, наличие готовых решений под серийное оборудование.
Проекты подстанций разрабатываются на напряжения 6/0.4, 10/0.4, 35/6, 35/10 и выше, с учетом мощности трансформаторов от 100 кВА до 2500 кВА и выше. Возможна адаптация под модульное исполнение, внутреннюю или наружную установку, с кабельным или воздушным вводом.
Этапы проектирования
-
Сбор данных: технические условия, план объекта, категория надежности.
-
Адаптация типового решения под объект, расчет нагрузок и подбор оборудования.
-
Разработка схем и оформление проектной документации.
-
Согласование с заказчиком и сетевой организацией.
-
Сопровождение при подаче в экспертизу.
Типовой проект трансформаторной подстанции — это быстрый, удобный и надежный способ получить качественное решение для подключения объекта. Мы подбираем и адаптируем проекты с учетом всех технических и нормативных требований, обеспечивая сокращение сроков без потери качества.
