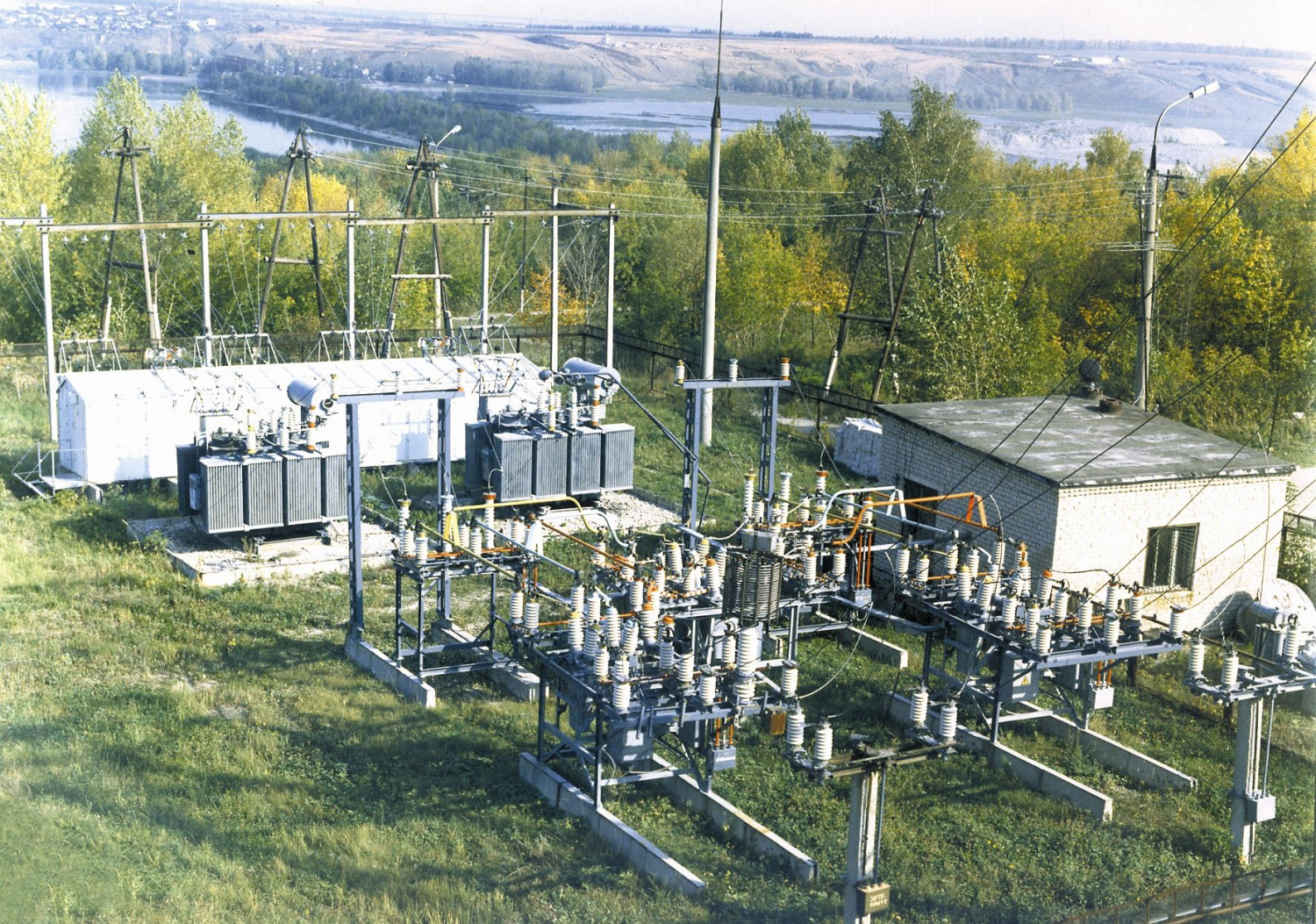

Открытые распределительные устройства (ОРУ) — важнейший элемент подстанций высокого напряжения. В этой статье мы подробно раскрываем этапы и принципы проектирования ОРУ напряжением от 35 до 500 кВ, включая подготовку документации, инженерные изыскания и согласование с экспертными структурами.
Компания «Румит» осуществляет полный цикл проектирования энергетических объектов, включая открытые распределительные устройства (ОРУ) напряжением 35, 110, 220 и 500 кВ. Мы не поставляем оборудование и не выполняем строительные работы — наша задача состоит в разработке проектной документации, соответствующей действующим нормам и требованиям энергетики.
Этапы проектирования ОРУ
Проектирование распределительного устройства требует комплексного инженерного подхода. Все работы выполняются строго по регламенту:
-
Согласование с ведомствами
На старте мы получаем технические условия и согласовываем исходные данные с профильными государственными структурами. Это фундамент будущего проекта, особенно при проектировании ПС-500кВ или реконструкции ОРУ 220 кВ. -
Проведение инженерных изысканий
Перед разработкой проектной документации специалисты «Румит» выполняют инженерно-геодезические, геологические и топографические изыскания. Эти данные необходимы для проектирования наружных сетей электроснабжения, фундамента под ОРУ, прокладки кабельных линий и организации заземления. -
Разработка проектной документации
На данном этапе формируется технический проект, включающий:
-
проектирование схемы электроснабжения
-
схемы первичной коммутации
-
проектирование РЗиА
-
проект кабельных трасс
-
технические решения по трансформаторной подстанции
-
расчет токов короткого замыкания
-
проект внешнего и внутреннего электроснабжения
-
компоновка оборудования на ОРУ
Проекты разрабатываются как для нового строительства, так и для модернизации объектов (например, реконструкция ОРУ 110 или 35 кВ).
-
Согласование с заказчиком
Проектная документация проходит согласование с технической службой заказчика. В процессе вносятся корректировки с учётом специфики объекта, например, при проектировании внутренних сетей электроснабжения или проекте подстанции 110/10 кВ. -
Сопровождение на экспертизе
Компания «Румит» сопровождает подготовленные проекты на всех этапах прохождения государственной экспертизы. Наши специалисты защищают инженерные решения, участвуют в переписке с экспертами и вносят необходимые пояснения.
Направления проектирования
В зависимости от типа объекта и уровня напряжения мы выполняем проектирование:
-
открытых распределительных устройств 35–500 кВ
-
трансформаторных подстанций
-
воздушных и кабельных линий электропередачи
-
систем электроснабжения промышленных предприятий
-
внутренних и наружных инженерных коммуникаций
Особое внимание уделяется проектированию подстанции 110 кВ, 220 кВ и ПС-500кВ. Здесь задействуются специализированные расчётные модули и программное обеспечение, учитываются параметры электромагнитной совместимости, отказоустойчивости и автоматизации.
В рамках проектирования электроснабжения мы разрабатываем:
-
проект электроснабжения
-
проект ЭО
-
проект ЭС
-
проект ЭОМ
-
проект реконструкции электросетей
-
проект наружного и внутреннего электроснабжения
Также наша компания выполняет комплексное проектирование ОРУ в составе крупных энергетических объектов: ТЭЦ, ГЭС, ГТЭС, ПГУ, ГПЭС, а также ветровых и малых гидроэлектростанций.
Почему «Румит»
Мы сопровождаем каждый проект от сбора исходных данных до сдачи в экспертизу. Проектные решения разрабатываются по действующим нормативам, с учётом специфики промышленного, муниципального или распределительного назначения объектов. Работаем с напряжением 10, 35, 110, 220 и 500 кВ. Используем типовые решения, но при необходимости реализуем индивидуальные проекты для подстанций и ОРУ в сложных условиях.
